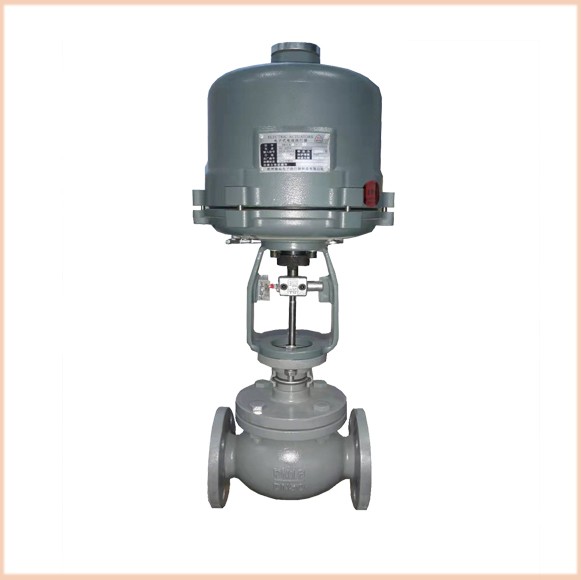

MLX381防爆電動調節閥
產品內容介紹
產品名稱： 電動調節閥
產品型號： MLX..系列
公稱通徑： DN15...DN400
產品簡要：選用MLX防爆型執行器，AC22OV供電，可接受4-20mA的信號，能夠滿足空調制冷、換熱供暖、通風等控制系統的需要，達到調節溫度、壓力、溫度及流量的目的。
適用場合
DTF系列調節閥是一種壓力平衡式套筒式調節閥。配用MLX防爆系列電動執行機構，總體結構緊湊、重量輕、穩定性好、防護等級高。因而廣泛應用于樓宇自控及暖通行業自動調節系統中。
技術參數
閥體形式 | 直行程調節閥 |
公稱通徑 | DN15～400mm |
公稱壓力 | PN16、25 |
連接形式 | 法蘭、(螺紋適用于2″以內) |
密封填料 | V型聚四氟乙烯填料、四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
閥芯形式 | 壓力平衡式閥芯 |
流量特性 | 線性、等百分比 |
執行機構
執行器型號 | MLXS381系列 |
主要技術參數 | 電源電壓：AC220V、輸入輸出信號：4-20mA |
防爆等級：BT4\CT4、手操功能：手柄 | |
環境溫度：-25～+70℃、環境濕度：≤95% | |
斷信號關閉 | |
扭矩2000N～26000N |
適用介質
冷凍水、 飽和蒸汽 過熱蒸汽、導熱油 高溫?zé)崴?/span>
| 低至 -25℃ ≦200℃ ≦350℃ ≦120℃
|

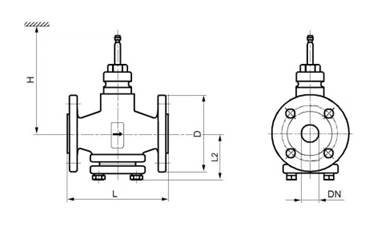

閥體尺寸PN16
閥體尺寸表
DN | L | D | L2 | H |
15 | 130 | 95 | 90 | 600 |
20 | 150 | 105 | 103 | 620 |
25 | 160 | 115 | 106 | 630 |
32 | 180 | 135 | 108 | 650 |
40 | 200 | 150 | 120 | 700 |
50 | 230 | 165 | 153 | 750 |
65 | 290 | 185 | 178 | 780 |
80 | 310 | 200 | 190 | 800 |
100 | 350 | 220 | 206 | 850 |
125 | 400 | 250 | 233 | 930 |
150 | 480 | 285 | 275 | 980 |
200 | 600 | 340 | 280 | 1050 |
250 | 730 | 405 | 290 | 1100 |
300 | 710 | 500 | 330 | 1200 |
