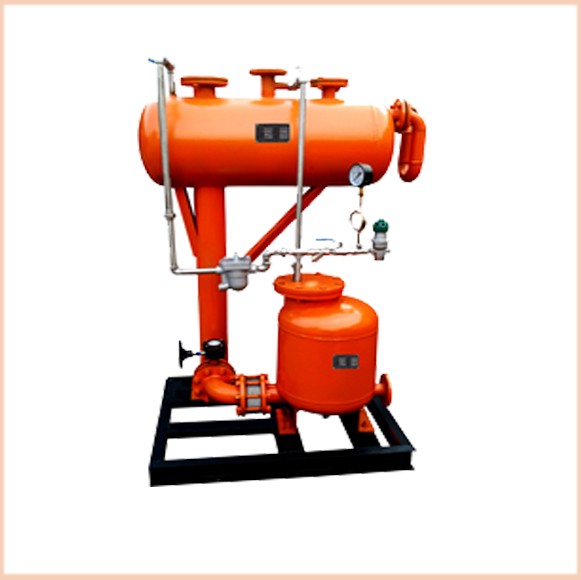

BQH-I氣動冷凝水回收裝置
產品內容介紹
產品名稱： 氣動凝結水回收泵
產品型號： BQH-I系列
驅動方式： 蒸汽、壓縮空氣
產品簡要： 結構緊湊，易于運輸安裝，易維修、運行平穩，無噪音，動力采用蒸汽或壓縮空氣，無需電力控制，能耗少，適用于危險、潮濕的環境，節能、環保，回收效率達95%以上，能夠滿足各種工況蒸汽冷凝水回收利用。
工作原理
冷凝水回收裝置是以水蒸汽或者壓縮空氣作為動力，以氣動疏水泵作為核心部件，輔以儲水罐、止回閥、進、排氣管路、排污、溢流等部件，組成的一個冷凝水的高效回收系統。
技術參數
名稱 | 參數 |
冷凝水回收量 | 0.1-1t/h、5t/h、8 t/h、10 t/h、15 t/h |
設備最高工作溫度 | 198℃ |
設備最大工作壓力 | 1.0MPa |
驅動動力 | 蒸汽/壓縮空氣 |
氣源工作壓力 | ≦0.8MPa |
疏水泵動力氣源進口 | 15～20mm |
疏水泵排氣口 | 20mm、25mm |
疏水泵單次循環排水量 | 20…30L |
疏水泵單次循環蒸汽耗量 | ≤25kg/h |
疏水泵單次循環壓縮空氣耗量 | ≤20m3/h |
疏水泵材質(可選) | 碳鋼、不銹鋼304 |
儲水罐材質(可選) | 碳鋼、不銹鋼304 |
內部總成 | 不銹鋼304 |
參數尺寸圖

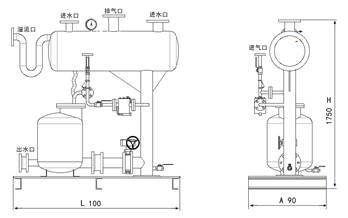

BQH-I型 進出口管徑
排量m3/h | BQH-I型 | ||||||
尺寸 | 進水口 | 出水口 | 氣源進口 | 排氣口 | 溢流口 | 水罐排污口 | 加壓泵排污口 |
DN50 | DN50 | DN15 | DN50 | DN50 | DN25 | DN20 | |
底座尺寸
參數 | 長 | 寬 | 高 |
1000 | 900 | 1700 |

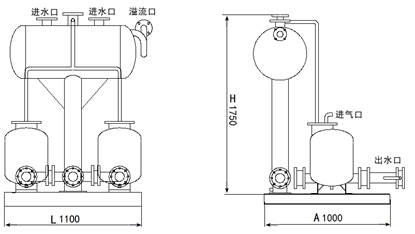

BQH-II型、進出口管徑
排量m3/h | BQH-II型 | ||||||
管徑 | 進水口 | 出水口 | 氣源進口 | 排氣口 | 溢流口 | 水罐排污口 | 加壓泵排污口 |
DN80 | DN80 | DN20 | DN80 | DN50 | DN25 | DN20 | |
底座尺寸
參數 | 長 | 寬 | 高 |
1100 | 1000 | 1750 |

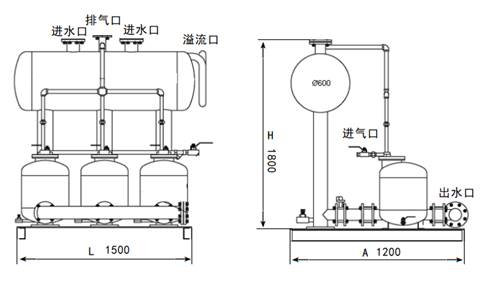

BQH-III型、進出口管徑
排量m3/h | BQH-III型 | ||||||
管徑 | 進水口 | 出水口 | 氣源進口 | 排氣口 | 溢流口 | 水罐排污口 | 加壓泵排污口 |
DN100 | DN100 | DN25 | DN100 | DN100 | DN25 | DN20 | |
底座尺寸
尺寸 | 長 | 寬 | 高 |
1500 | 1200 | 1800 |
