ZZT-WK自力式溫控閥
產品內容介紹
產品名稱： 自力式溫度調節閥
產品型號： ZZT-WK..系列
公稱通徑： DN15...DN200
產品簡要：無需電或壓縮空氣等外界能源，靠自身膨脹推動液壓缸工作，達到調節流量控制溫度的目的，廣泛應用于中央空調，換熱站等熱交換場所。
工作原理
感溫包（溫度傳感器）內的感溫液體感受溫度變化，體積膨脹或收縮。溫度升高時，感溫液體膨脹，推動溫度控制器的液壓缸動作，將調節閥開度減小，減少熱媒流量；反之，溫度降低時，感溫液體收縮，復原彈簧推動調節閥閥芯反向動作，開啟閥門，增大熱媒介質流量，從而實現二次出水溫度穩定在設定范圍內。
技術參數
閥體形式 | ZZT-WK加熱型 |
公稱通徑 | DN15～200mm |
公稱壓力 | PN16、25 |
工作溫度 | -10～300℃ |
溫控范圍 | 28～98℃ |
連接形式 | 法蘭、(螺紋適用于2″以內) |
閥體材質 | 球鐵、鑄鋼、不銹鋼 |
密封填料 | V型聚四氟乙烯填料、四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
溫包(溫度探頭)標準參數
閥體口徑DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
溫包長度 | 300 | 400 | 400 | ||||||||||
導管長度 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
溫包直徑 | 25 | ||||||||||||
連接螺紋 | 管螺紋（G 1-1/4’’）。。 | ||||||||||||
根據現場工況，導管長度，溫包可定制 | |||||||||||||

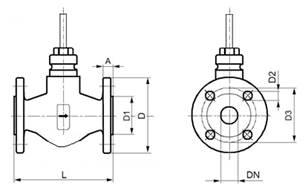

閥門尺寸
尺寸參數（mm）
DN | A | ΦD | ΦD1 | ΦD2 | ΦD3 | L | H | 重量[kg] |
15 | 14 | 95 | 45 | 14（4X） | 65 | 130 | 400 | 8 |
20 | 14 | 105 | 55 | 14（4X） | 75 | 150 | 410 | 9 |
25 | 16 | 115 | 65 | 14（4X） | 85 | 160 | 420 | 12 |
32 | 18 | 135 | 78 | 19（4X） | 100 | 180 | 450 | 17 |
40 | 18 | 150 | 84 | 19（4X） | 110 | 200 | 480 | 19 |
50 | 20 | 165 | 99 | 19（4X） | 125 | 230 | 550 | 23 |
65 | 20 | 185 | 118 | 19（4X） | 145 | 290 | 600 | 30 |
80 | 22 | 200 | 132 | 19（8X） | 160 | 310 | 650 | 40 |
100 | 24 | 220 | 156 | 19（8X） | 180 | 350 | 700 | 50 |
125 | 26 | 250 | 184 | 19（8X） | 210 | 400 | 760 | 67 |
150 | 26 | 285 | 211 | 23（8X） | 240 | 480 | 850 | 88 |
200 | 30 | 340 | 184 | 22（12X） | 295 | 495 | 950 | 120 |
